创建SSL VPN连接

一、操作场景​

通过SSL VPN连接，实现到私有网络的远程访问。

二、操作步骤​

（一）步骤一：创建 SSL VPN 网关​

  1. 登录云平台，依次选择 云产品 > 云计算与网络 > 私有网络(VPC)，进入私有网络控制台。

  2. 在左侧目录中点击 VPN 连接 > VPN 网关，进入 VPN 网关 管理界面。

  3. 选择地域，例如示例中的 广州，然后单击 新建。

    • 若【新建】按钮显示灰色，鼠标移至上方显示 “无可用私有网络” 时，需先创建私有网络。

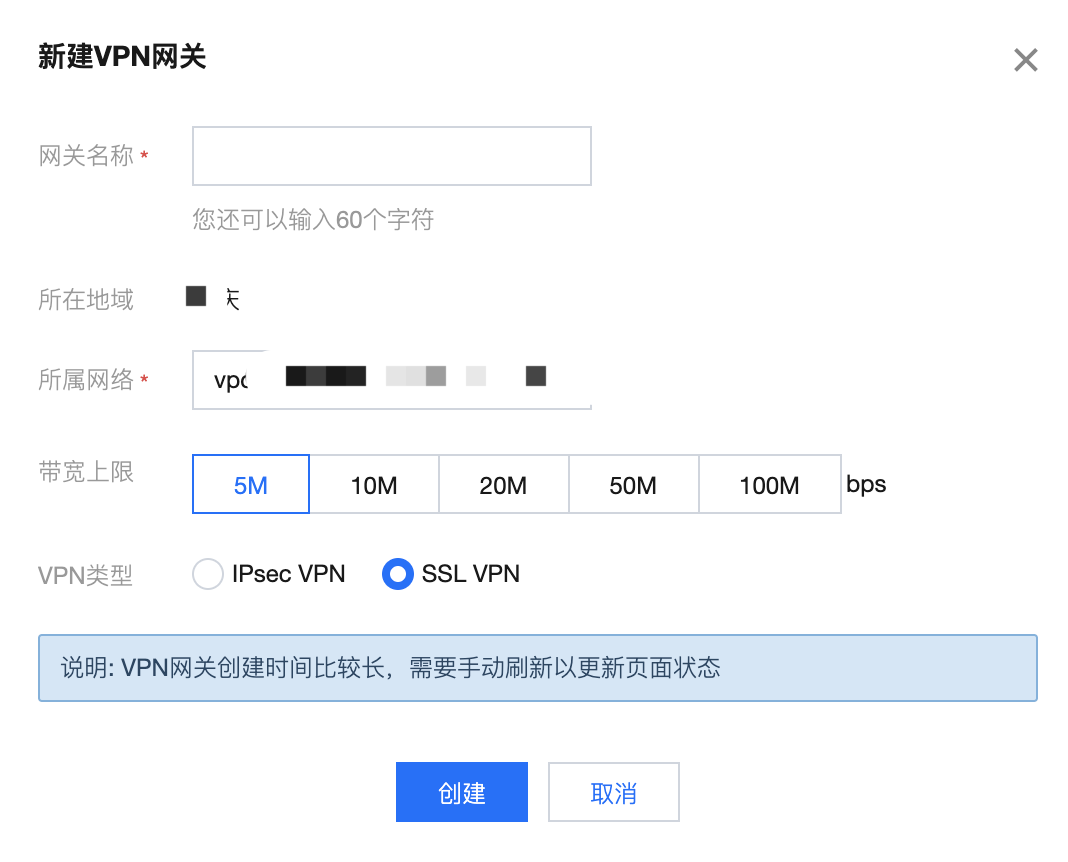

  4. 填写 VPN 网关名称（例如 TomVPNGw），选择所属网络（如示例中的 TomVPC）、带宽上限，VPN 类型选择 SSL VPN，最后单击 创建。VPN 网关创建完成后，系统会随机分配一个公网 IP，例如 203.195.147.82。


（二）步骤二：创建 SSL 服务端​

  1. 点击 SSL 服务端，进入 SSL 服务端界面。

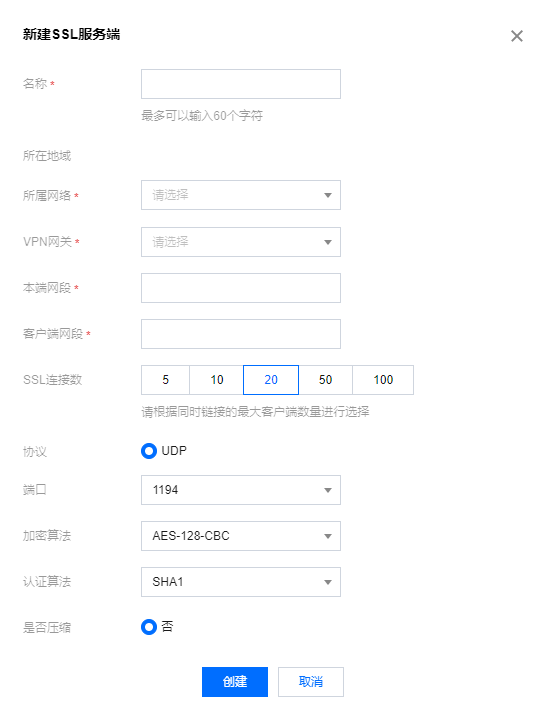

  2. 点击 新建，在弹出的 新建 SSL 服务端 对话框中配置以下参数，然后单击 创建。

    • 所属网络 ：选择创建 VPN 连接的私有网络。
    • VPN 网关 ：选择步骤 4 中创建的 SSL VPN 网关。
    • 本端网段 ：填写服务端本端网段，该网段必须属于私有网络 CIDR 范围内。
    • 客户端网段 ：填写客户端网段，仅支持 10、172、192 私有地址段，掩码范围为 16 - 24，且不能与 VPC 网段重叠。
    • SSL 连接数 ：选择 SSL 连接数。
    • 协议、端口、加密算法、认证算法、是否压缩 ：参数取值如图所示，暂不支持修改。

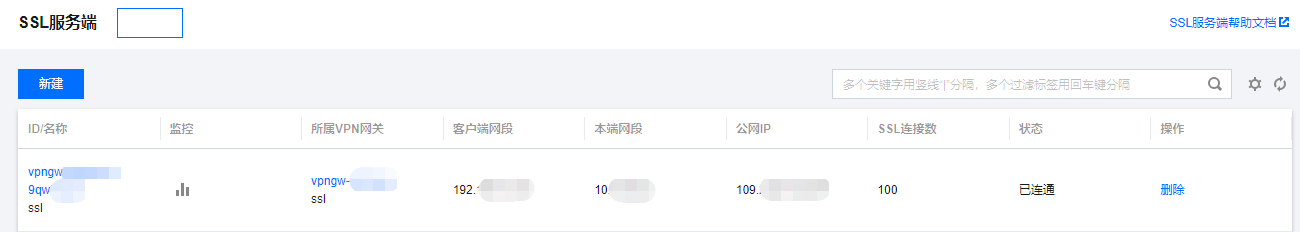

SSL 服务端列表 ：


（三）步骤三：创建 SSL 客户端​

  1. 点击 SSL 客户端，进入 SSL 客户端界面。

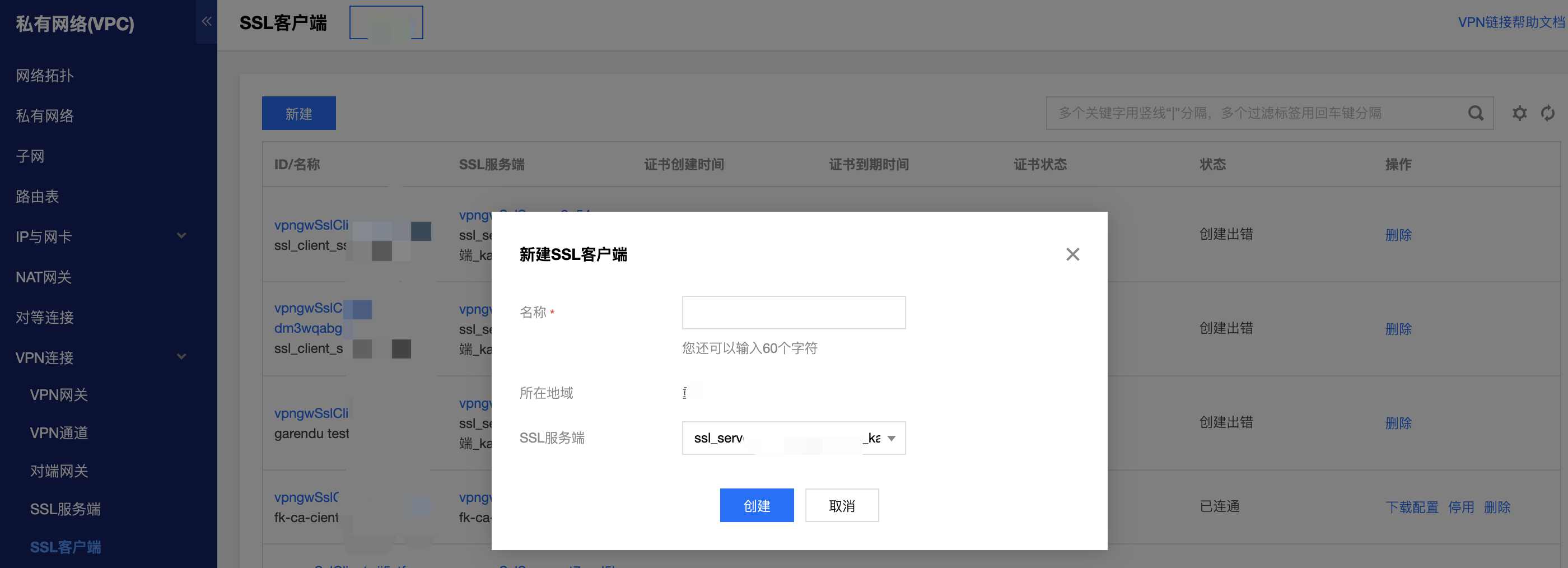

  2. 点击 新建，在弹出的 新建 SSL 客户端 对话框中填写 SSL 客户端名称，选择步骤 6 中创建的 SSL 服务端，然后单击 创建。

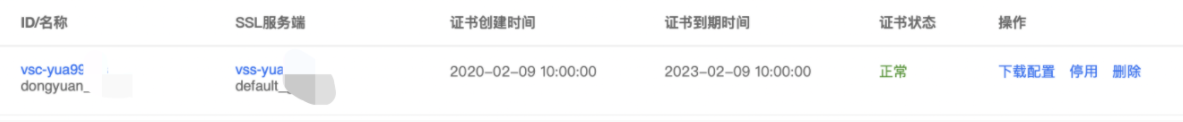

SSL 客户端列表 ：


  1. 点击 下载配置，证书用于与服务端验证身份。

    • 说明 ：用户使用证书和密钥与 VPN 网关建连，用户侧验证服务端证书，服务端验证用户端证书，校验通过后，服务端从客户端 IP 地址池中分配一个 IP 给用户，该 IP 用于和 VPC 内 VM 通信时使用。

（四）步骤四：配置路由​

在 VPC 内配置路由转发策略，目的地址为客户端 IP 地址池，下一跳到 SSL VPN 网关。

三、功能验证​

在客户端浏览器访问私有网络内的服务，如果能够正常访问，说明配置正确；如果访问异常，请检查并记录配置信息，及时联系技术支持人员。
