负载均衡快速入门

负载均衡支持 TCP/UDP/HTTP/HTTPS 协议，提供基于域名和 URL 路径的灵活转发能力。本文将引导您如何快速使用 IPv4 负载均衡。

前提条件​

  1. 云服务器实例：负载均衡只负责转发流量，不具备处理请求的能力。因此，您需要有处理用户请求的云服务器实例。在本示例中，只要具有两台云服务器实例即可，您也可以自行规划云服务器数量。本例中已经在广州地域下创建了云服务器实例 rs-1 和 rs-2。

  2. Web 服务部署：本文以 HTTP 转发为例，云服务器上必须部署相应的 Web 服务器，如 Apache、Nginx、IIS 等。为了验证结果，示例在 rs-1 上部署了 Apache 并返回一个带有 “Hello Tomcat! This is rs-1!” 的 HTML，在 rs-2 上部署了 Apache 并返回一个带有 “Hello Tomcat! This is rs-2!” 的 HTML。更多云服务器部署内容，请参考 Linux（CentOS）下部署 Java Web 及 Windows 下安装配置 PHP。

  3. 验证服务部署：访问云服务器的公网 IP+路径，若显示结果为您部署好的页面，则表示服务部署成功。

注意：

本示例中后端服务器部署的服务返回值不同，仅用于功能验证。实际情况下，为保持所有用户均有一致体验，后端服务器上一般是部署完全相同的服务。

创建负载均衡实例​

  1. 登录负载均衡控制台：登录站狐云 负载均衡。

  2. 选择地域：选择负载均衡实例的所属地域，单击 新建，进入 负载均衡 LB 窗口。

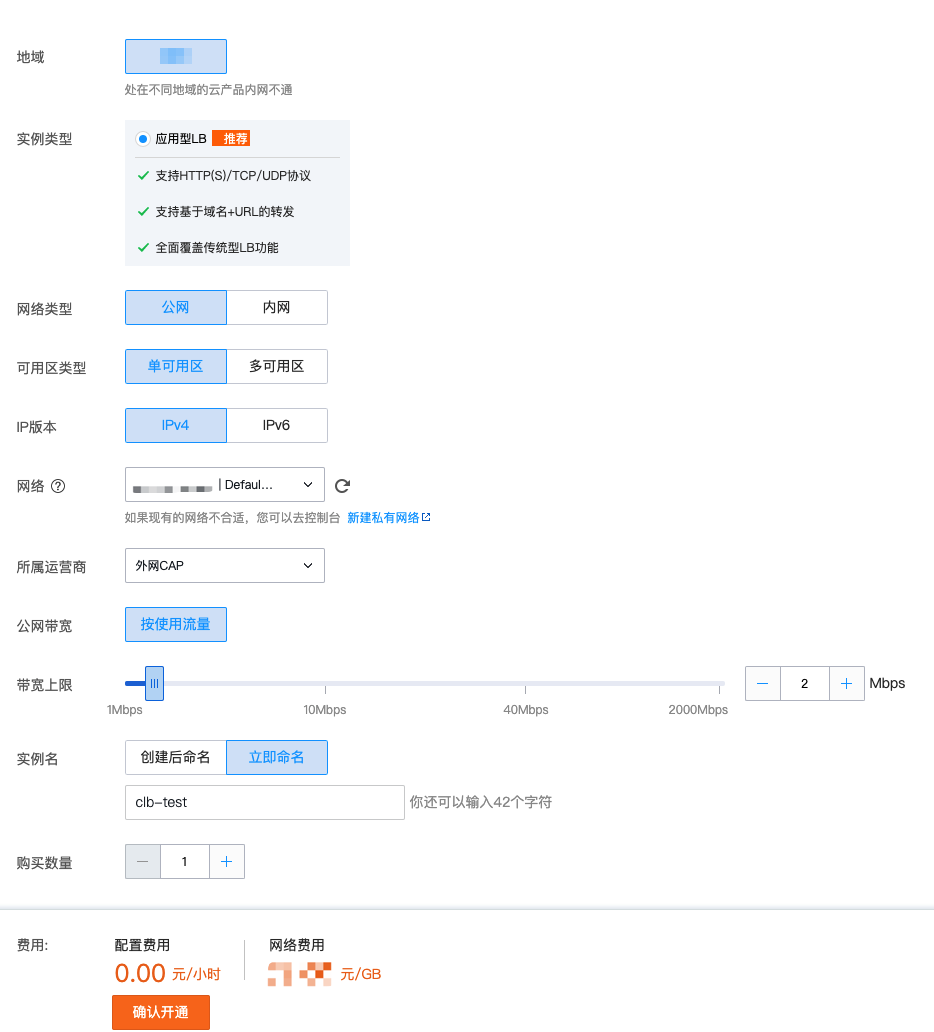

  3. 配置实例参数：配置负载均衡实例相关参数，具体请根据实际情况配置。

配置实例参数

说明：

公网 IPv4 负载均衡 所属运营商 支持多运营商选择，例如电信、联通、移动、外网 CAP，您可根据实际情况进行设置。

  1. 确认开通：单击 确认开通。成功创建实例后，在列表中可看到新建的实例。

创建负载均衡监听器​

负载均衡监听器通过指定协议及端口来负责实际转发。本文以负载均衡转发客户端的 HTTP 请求配置为例。

配置 HTTP 监听协议和端口​

  1. 登录云控制台：单击 云产品 > 云计算与网络 > 负载均衡，进入负载均衡控制台。

  2. 进入实例详情页：在“LB 实例列表”中，找到已创建的负载均衡实例 clb-test，单击实例 ID，进入负载均衡详情页。

  3. 修改实例名称（可选）：在“基本信息”模块，可以单击名称后的修改图标修改实例名称。

  4. 新建监听器：在“监听器管理”中的 HTTP/HTTPS 监听器 下，单击 新建，新建负载均衡监听器。

新建监听器

  1. 配置监听器参数：在弹出的对话框中，配置以下参数，完成后单击 确定。
参数说明
名称监听器名称。本示例中可自定义为“Listener1”。
监听器协议监听器的协议和监听端口。
- 监听协议包含 HTTP 和 HTTPS，本例选择 HTTP。
- 监听端口是用来接收请求并向后端服务器转发请求的端口，端口范围为 1 - 65535。其中，843、1020、1433、1434、3306、3389、6006、20000、36000、42222、48369、56000、65010 端口为系统保留端口，暂不对外开放。
- 同一个负载均衡实例内，监听端口不可重复。
默认域名可选择开启或关闭。
- 开启：当客户端请求没有匹配本监听器的任何域名时，CLB 会将请求转发给默认域名（Default Server），每个监听器只能配置且必须配置一个默认域名。
- 如果您的七层监听器已配置默认域名，未匹配其他规则的客户端请求会被转发到默认域名。
- 如果您的七层监听器未配置默认域名，未匹配其他规则的客户端请求则会被转发到 CLB 加载的第一个域名，由于加载顺序与控制台配置顺序可能不一致，因此不一定是控制台配置的第一个。
- 关闭：当客户端请求没有匹配本监听器的任何域名时，请求将无法被转发。

配置监听器的转发规则​

  1. 添加规则：在“监听器管理”中，选中新建的监听器 Listener1，单击 ＋，开始添加规则。

添加规则

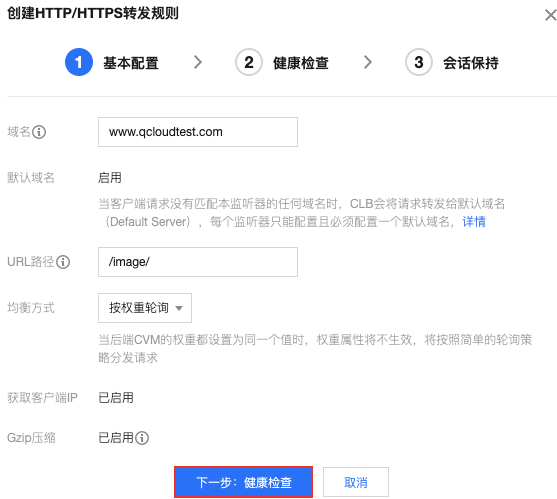

  1. 设置基本配置信息：在弹出的转发规则对话框中，设置域名、URL 路径和均衡方式等基本配置信息，单击 下一步：健康检查。

    • 域名：您的后端服务所使用的域名，本例使用 www.qcloudtest.com。域名支持通配符，详情请参见配置说明。
    • URL 路径：您的后端服务的访问路径，本例使用 /image/。
    • 均衡方式：选择 按权重轮询。

设置基本配置信息

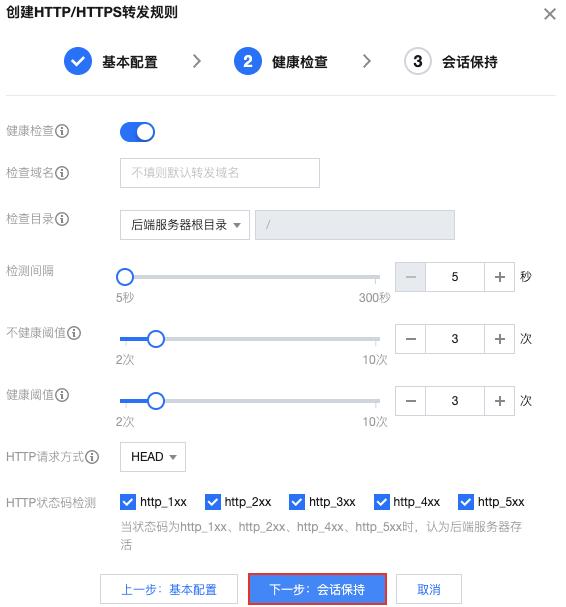

  1. 配置健康检查：开启健康检查，检查域名使用默认的转发域名和转发路径，单击 下一步：会话保持。

配置健康检查

参数说明
健康检查可开启或关闭健康检查功能。建议您开启健康检查，帮助您自动检查并移除异常的后端 CVM 端口。
检查域名健康检查域名：
- 长度限制：1 - 80 个字符。
- 默认为转发域名。
- 不支持正则表达式，当您的转发域名为通配域名时，需要指定某一固定域名（非正则）为健康检查域名。
- 支持的字符集为：a-z 0-9 . -。
检查目录健康检查路径可设置为后端服务器根目录或指定的 URL：
- 长度限制：1 - 200 个字符。
- 默认为 /，且必须以 / 开头。
- 不支持正则表达，建议指定某个固定 URL 路径（静态页面）进行健康检查。
- 支持的字符集为：a-z A-Z 0-9 . - _ / = ?。
检测间隔负载均衡进行健康检查的时间间隔。可配置范围：5 - 300 秒。
不健康阈值如果连续 n 次（n 为填写的数值）收到的健康检查结果失败，则识别为不健康，控制台显示为异常。可配置范围：2 - 10 次。
健康阈值如果连续 n 次（n 为填写的数值）收到的健康检查结果为成功，则识别为健康，控制台显示为健康。可配置范围：2 - 10 次。
HTTP 请求方式健康检查的 HTTP 请求方式，可选：GET 或 HEAD，默认为 GET。
- 若使用 HEAD 方法，服务器仅返回 HTTP 头部信息，可降低后端开销，提升请求效率，对应的后端服务需支持 HEAD。
- 若使用 GET 方法，则后端服务支持 GET 即可。
正常状态码当状态码为所选状态码时，认为后端服务器存活，即健康检查正常。可选：http_1xx、http_2xx、http_3xx、http_4xx 和 http_5xx，支持选择多个状态码。
  1. 会话保持：开启会话保持，设置保持时间，单击 提交 完成监听器转发规则的配置。

有关负载均衡监听器的更多内容，请参考 负载均衡监听器概述。

注意：

  • 一个监听器（即监听协议：端口）可以配置多个域名，一个域名下可以配置多条 URL 路径，选中监听器或域名，单击【＋】号即可创建新的规则。
  • 会话保持：如果用户关闭会话保持功能，选择轮询的方式进行调度，则请求依次分配到不同后端服务器上；如果用户开启会话保持功能，或关闭会话保持功能但选择 IP Hash 的调度方式，则请求持续分配到同一台后端服务器上去。

绑定云服务器​

  1. 绑定云服务器：在“监听器管理”页面，选中新创建的监听器旁的三角图标展开监听器 Listener1，依次选中并展开域名、URL 路径，屏幕右侧区域显示 URL 路径绑定的云服务器信息，在此单击 绑定。

  2. 选择云服务器实例：在弹出框中，选择与 CLB 同地域下的云服务器实例 rs-1 和 rs-2，设置云服务器端口均为“80”，云服务器权重均为默认值“10”。

  3. 确认绑定：单击 确定，完成绑定。

  4. 查看健康状态：展开监听器到 URL 路径维度，可以查看绑定的云服务器和其健康检查状态，当状态为“健康”时表示云服务器可以正常处理负载均衡转发的请求。

注意：

一条转发规则（监听协议 + 端口 + 域名 + URL 路径）可以绑定同一台云服务器的多个端口。如用户在 rs-1 的 80 和 81 端口部署了一样的服务，则 CLB 支持示例中的转发规则同时绑定 rs-1 的 80 和 81 端口，两个端口都会接收到 CLB 转发的请求。

验证负载均衡服务​

配置完成负载均衡后，可以验证该架构是否生效，即验证通过一个 CLB 实例下不同的 域名+URL 访问不同的后端云服务器，也即验证 内容路由（content-based routing） 的功能。

方法一：配置 hosts 将域名指向 CLB​

  1. 修改 hosts 文件：在 Windows 系统中，进入 C:\Windows\System32\drivers\etc 目录，修改 hosts 文件，把域名映射到 CLB 实例的 VIP 上。

  2. 验证 hosts 配置：为了验证 hosts 是否配置成功，可以运行 cmd，用 ping 命令探测一下该域名是否成功绑定了 VIP，如有数据包，则证明绑定成功。

  3. 测试负载均衡服务：在浏览器中输入访问路径 http://www.qcloudtest.com/image/，测试负载均衡服务。如下图所示，则表示本次请求被 CLB 转发到了 rs-1 这台 CVM 上，CVM 正常处理请求并返回。

  4. 刷新请求：此监听器的轮询算法是“按权重轮询”，且两台 CVM 的权重都是“10”，刷新浏览器，再次发送请求，可以看到本次请求被 CLB 转发到了 rs-2 这台 CVM 上。

注意：

image/ 后 / 必须保留，代表 image 是默认的目录，而不是名为 image 的文件。

方法二：配置云解析将域名指向 CLB​

  1. 登录云控制台：单击 云产品 > 域名服务 > VPCDNS。

  2. 添加解析记录：单击您所购买的 域名，在 域名解析管理 页面单击 添加记录 按钮，为域名添加 A 记录，输入以下内容：

    • 记录类型：A记录。
    • 主机记录：即域名前缀。本例以解析所有前缀为例，设为 *.qcloudtest.com。
    • 记录值：填写负载均衡 IP 地址。
    • 权重：设置为默认值“100”。

  3. 确认添加：添加完毕后，单击 确定。

域名解析将该记录在 Internet 上传播需要一段时间。为测试域名是否解析正常，可以在添加完解析记录一段时间后，直接访问绑定后的 CNAME 域名（如本例中的 www.qcloudtest.com）来验证负载均衡。
